Einzügige Steigleiter

(Steighöhe max. 10,00 m)

für dauerhafte Zugänge

Ausstattung

  • Einzügige Steigleitern für Leiternzüge bis zu einer max. Länge von 10 m
  • Rückenschutz ist ab einer Steighöhe nach DIN 18799-1 von 5 m im Lieferumfang enthalten
  • Steigleitern mit Rückenschutz entsprechen der DIN 14094-1, DIN 18799-1 und DIN EN ISO 14122-4
  • Leiter: 520 mm breit, Holme 60 x 25 mm, Sprossenabstand 280 mm
  • Wandhalter: starr oder verstellbar
    Der maximale Abstand der Wandhalter untereinander beträgt 2,0 m. Jedes Leiternteil muss mindestens mit 2 Wandhaltern montiert werden
  • Sprossen:
    Aluminium: durchgehend geriffelte Vierkantsprossen (30 x 30 mm)
    Stahl: Lochsprossen (30 x 30 mm)
  • Dübel und Schrauben für die Wandbefestigung sind nicht im Lieferumfang enthalten

Hinweis:

  • Steigleitern nach DIN 18799-1 sind alle 2,0 m mit 150 kg belastbar
  • Die Belastbarkeit ist relevant bei einem Befestigungsabstand von max. 2 m und unter Verwendung von bauamtlich zugelassenen Dübeln für Auszugskräfte > 3 kN.
  • Podeste sind den Angaben und Forderungen aus DIN 14094 entsprechend ausgelegt. Folgende Angaben sind zu beachten:
    – Lotrechte Belastung von 4,0 kN/m² bzw.
    – an ungüstigster Stelle wirkende Einzellast von 2,0 kN
    – Der ungünstigste Fall ist maßgebend

Diese einzügige Steigleiter von Iller Leiter ist für feste Zugänge und dauerhafte Installationen vorgesehen. Die platzsparende Bauweise ermöglicht eine sichere Erschließung von Höhenbereichen bei minimalem Platzbedarf. Robuste Materialien sorgen für eine lange Lebensdauer und zuverlässige Nutzung. Eine funktionale Lösung für klar definierte Zugangsbereiche.

    Download Steigleiter Verwendungsanleitung

    Steigleiter Verwendungsanleitung als PDF zum Download

    Download Steigleitern-Zubehörteile

    Steigleitern-Zubehörteile als PDF zum Download

    Produktvarianten

    AusführungAluminium eloxiertAluminium naturStahl verzinkt
    Art.-Nr.Art.-Nr.Art.-Nr.
    Leiterteil 1,96 m (ohne Wandhalter)46245
    		46413
    		46487
    Leiterteil 2,80 m (ohne Wandhalter)46246
    		46414
    		46488
    Leiterteil 3,64 m (ohne Wandhalter)46247
    		46415
    		46489
    Ausstiegsholm, einseitig
    (nur in Stahl verzinkt)    		46490
    Rückenschutzbügel ø 700 mm46249
    		46417
    		46491
    Rückenschutzstrebe 1.400 mm lang46250
    		46418
    		46492
    Ausstiegstritt 150 mm46193
    		46193
    		46194
    Wandhalter, starr, Wandabstand 200 mm
    (nur in Stahl verzinkt)    		46406

    Standardlängen – Stücklisten

    AusführungAlu eloxiertAlu naturStahl verzinktStückliste
    Steighöhe (m)Leiterlänge (m)
    inkl. Ausstiegsholm    		Artikelnummer Artikelnummer ArtikelnummerLeiterteil 1,96 mLeiterteil 2,80 mLeiterteil 3,64 mAusstiegsholmWandhalter, starrRückenschutzbügelRückenschutzstrebeAusstiegstritt
    4,805,9047198
    		47204
    		47210
    		11243101
    5,606,7047199
    		47205
    		47211
    		2244151
    6,507,6047200
    		47206
    		47212
    		11245201
    7,408,5047201
    		47207
    		47213
    		2255201
    8,509,6047202
    		47208
    		47214
    		3266251
    9,3010,4047203
    		47209
    		47215
    		21267301

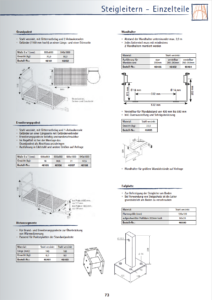

    Steigleiter – Einzelteile

    Steigleiterteile Stahl verzinkt

    Länge (m)1,962,803,64
    Gewicht (kg)11,617,222,8
    Bestell-Nr.:464874648846489

    Steigleiterteile Aluminium natur

    Länge (m)1,962,803,64
    Gewicht (kg)3,55,56,5
    Bestell-Nr.:464134641446415

    Steigleiterteile Aluminium eloxiert

    Länge (m)1,962,803,64
    Gewicht (kg)3,55,56,5
    Bestell-Nr.:462454624646247

    Wandhalter starr Stahl verzinkt

    Ausführung:starr 200 mm Wandabstand
    Gewicht (kg)3,8
    Bestell-Nr.:46406

    Wandhalter verstellbar Stahl verzinkt

    Ausführung:verstellbar 200-250 mm Wandabstandverstellbar 250-350 mm Wandabstand
    Gewicht (kg)5,86,6
    Bestell-Nr.:4640246404

    Wandhalter U-Bügelform verstellbar Stahl verzinkt

    Ausführung:verstellbar 400-600 mm Wandabstand
    Gewicht (kg)13,8
    Bestell-Nr.:46405

    Rückenschutzbügel, 700 mm Durchmesser

    MaterialStahl verzinktAluminium naturAluminium eloxiert
    Gewicht (kg)4,02,02,0
    Bestell-Nr.:464914641746249

    Rückenschutzstrebe, 1400 mm lang

    MaterialStahl verzinktAluminium naturAluminium eloxiert
    Gewicht (kg)2,00,50,5
    Bestell-Nr.:464924641846250

    Fußplatte

    • Zur Befestigung der Steigleiter am Boden
    • Bei Verwendung von Steigschutz ist die Leier grundsätzlich am Boden zu verschrauben
    AusführungStahl verzinkt
    Gewicht (kg)1,0
    Bestell-Nr.:46500

    Ausstiegsholm, gerade

    • Einseitig, jedoch beidseitig verwendbar
    • Passend zu Holm 60 x 25 mm
    • Gesamtlänge: 1.770 mm
    • Nutzlänge: 1.380 mm
    • HINWEIS: Beidseitig vorgeschrieben bei maschinellen Anlagen
    AusführungStahl verzinkt
    Gewicht (kg)4,7
    Bestell-Nr.:46490

    Ausstiegsgeländer

    • HINWEIS: Nur in Verwendung mit Ausstiegsholm, gerade (Artikel-Nr. 46490 möglich!)
    • Einseitig, Länge 500 mm
    • Höhe ca. 1.380 mm, mit Bodenwinkel
    AusführungStahl verzinkt
    Gewicht (kg)7,0
    Bestell-Nr.:46495

    Ausstiegsgeländer, abgewinkelt

    • Einseitig, jedoch beidseitig verwendbar
    • Gesamtlänge: 1.770 mm
    • Nutzlänge: 1.380 mm
    • HINWEIS: Vorgeschrieben bei Notleiteranlagen nach DIN 14094-1
    AusführungStahl verzinkt
    Gewicht (kg)4,6
    Bestell-Nr.:46485

    Ausstieg mit Übergang

    • Belag aus verzinktem Gitterrost, 800 mm bis 1.200 mm tief
    • Breite 600 mm
    • Beidseitiges Geländer
    • Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits
    • Für den Abschluss am Abstieg empfehlen wir Fußplatten oder verstellbare Wandanker
    • Versand in montagegünstigen Einzelteilen
    AusführungAluminium eloxiertAluminium naturStahl verzinktStahl verzinktStahl verzinkt
    Länge (mm)8008008001.0001.200
    Gewicht (kg)22,022,046,053,059,0
    Bestell-Nr.:4623746412464864648446482

    Einstiegshilfe, versenkbar

    • Zur Befestigung seitlich am Leiterholm
    • Beidseitig verwendbar
    AusführungEdelstahl V4A (1.4571)
    Länge (mm)1.600
    für Holmgröße (mm)60x25
    Gewicht (kg)5,1
    Bestell-Nr.:47758

    Sicherungsschranke

    • Rot ummantelt
    Ausführungdurch Schwerkraftverschlussselbstschließend durch verdeckt liegende Federmechanik
    MaterialStahl verzinktStahl verzinkt
    Gewicht (kg)2,23,0
    Bestell-Nr.4650346523

    Doppelsicherungsschranke

    • Selbstschließend durch verdeckt liegende Federmechanik
    • gemäß DIN EN ISO 14 122-4
    MaterialStahl verzinkt
    Gewicht (kg)5,6
    Höhe (mm)630
    Bestell-Nr.46407

    Sicherungstüre für Wartungsleitern

    • abschließbar
    • Verdeckte Scharnieranbringung
    MaterialStahl verzinkt
    Gewicht (kg)21,0
    Bestell-Nr.46502

    Sicherungstüre für Notleiteranlagen

    • Bedienung über Fußpedal
    • abschließbar
    • Verdeckte Scharnieranbringung
    • Notauslösung gemäß DIN 14 094-1
    MaterialStahl verzinkt
    Gewicht (kg)24,0
    Bestell-Nr.46409

    Einstiegsleiter

    • Hochhängbar
    • Leiternlänge 3,18 m
    • Nutzlänge 2,44 m
    • mit Steckhaken und Kabelschloss
    MaterialAluminium natur
    Gewicht (kg)6,6
    Bestell-Nr.46286

    Notabstiegsleiter

    • Einsetzbar ab Steighöhe 5,6 m, Fallhöhe ca. 2,5 m
    • Nutzlänge: 2,5 m, Leiterlänge 3,20 m
    • Automatische Notauslösung, Abstieg von oben
    • Bestandteile der Notauslösung liegen der Lieferung lose zur Selbstmontage bei. Bitte Anleitung beachten
    • Im Bereich der herabkommenden Leiter sind geeignete Schutzvorkehrungen (Hiweisschild o. Ä.) zu treffen
    MaterialAluminium natur
    Gewicht (kg)8,6
    Bestell-Nr.46426
